Impianto SNCR su caldaia a biomassa da 8 MW – Svizzera

Sistema DeNOx SNCR per una centrale a biomassa alimentata a cippato e corteccia: due lance di iniezione in caldaia, diluizione automatica dell’urea a peso, dosaggio regolato sugli NOx misurati al camino. Impianto predisposto per una seconda caldaia da 8 MW.

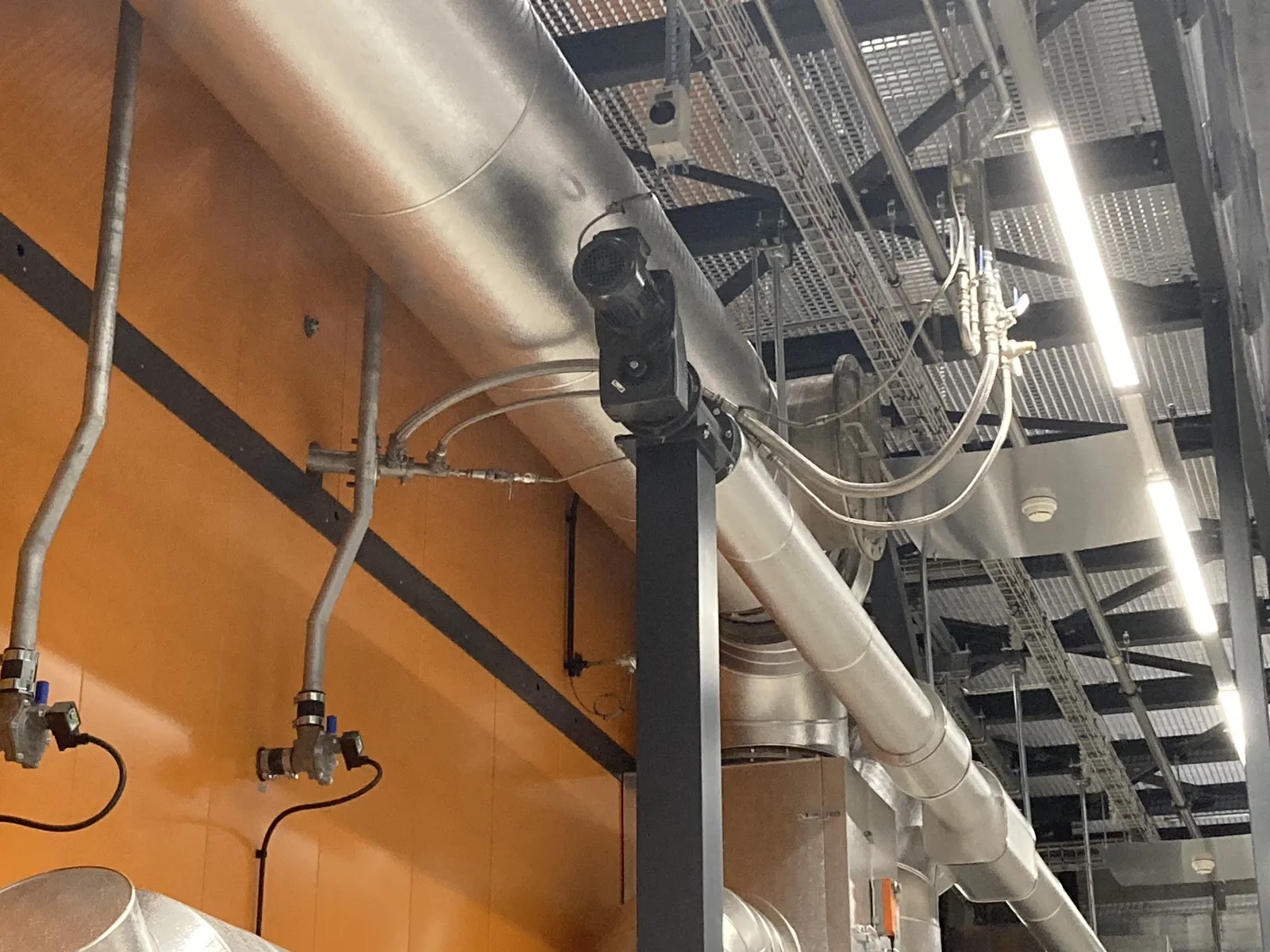

Lance di iniezione SNCR installate sulla caldaia a biomassa da 8 MW, con linee di urea e aria di atomizzazione – Svizzera
8 MWPotenza termica
< 150mg/Nm³ NOx al camino
2Lance di iniezione
2020–21Messa in servizio

Il progetto

Ecotherm ha realizzato l’impianto DeNOx SNCR di una centrale a biomassa in Svizzera, con caldaia da 8 MW alimentata a cippato di legno naturale e corteccia. Il limite da rispettare era di 150 mg/Nm³ di NOx, riferiti all’11% di O₂, partendo da valori in caldaia fino a 250 mg/Nm³: una riduzione intorno al 40%, con ammoniaca residua (slip) sotto i 30 mg/Nm³.

Il sistema è stato realizzato fin dall’inizio per due caldaie gemelle: serbatoio di miscelazione, quadro di controllo e circuiti sono dimensionati anche per la seconda linea da 8 MW, che si collega senza rifare l’impianto. Alla messa in servizio il limite NOx è stato rispettato.

Come funziona l’impianto

Iniezione in caldaia

Due lance di atomizzazione iniettano la soluzione di urea nella zona di post-combustione, nella finestra di temperatura in cui la reazione con gli NOx è più efficace. Le lance lavorano con aria compressa di atomizzazione e sono raffreddate da una soffiante dedicata, che ne allunga la durata.

Diluizione a peso

L’urea al 32,5% viene diluita con acqua demineralizzata in un serbatoio di miscelazione da 2 m³ a doppia parete, montato su celle di carico. Il PLC dosa i due liquidi a peso, così la concentrazione della soluzione resta costante senza interventi dell’operatore.

Dosaggio

Pompe dosatrici volumetriche con valvole di sicurezza iniettano la portata calcolata dal PLC. Ogni caldaia ha la propria linea di dosaggio e può essere attivata o esclusa separatamente.

Regolazione

Il quadro PLC riceve il segnale dell’analizzatore al camino e regola automaticamente la portata di urea per restare sotto il limite impostato, evitando sovradosaggi di reagente.

Fornitura

  • Alimentazione reagenti: pompa di carico urea, pompa di trasferimento acqua demineralizzata, valvole motorizzate
  • Unità di miscelazione: serbatoio da 2 m³ a doppia parete su celle di carico, controllo di livello
  • Unità di dosaggio: pompe dosatrici volumetriche con valvole di sicurezza
  • Iniezione: lance di atomizzazione con manometri e flussimetri, soffianti di raffreddamento
  • Quadro di controllo: PLC con pannello operatore e inverter, regolazione sul segnale NOx al camino
  • Tubazioni: circuiti urea, aria di atomizzazione e aria di raffreddamento fino alle lance
  • Montaggio, supervisione e messa in servizio: con documentazione in francese e tedesco

Foto dell’impianto

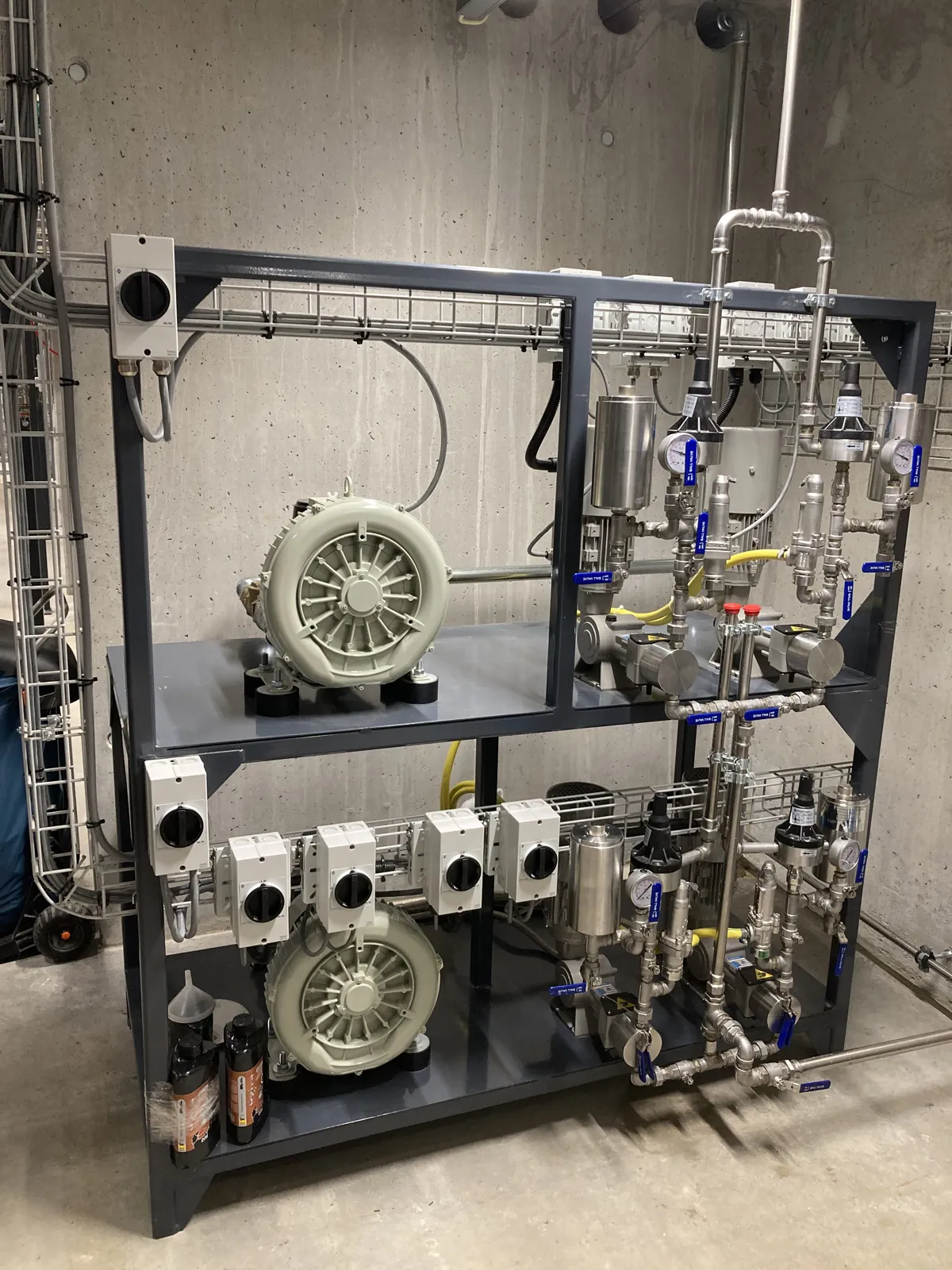

Skid di dosaggio SNCR installato nel locale tecnico della centrale a biomassa, con pompe dosatrici e soffianti di raffreddamento – Svizzera
Skid di dosaggio con pompe dosatrici e soffianti di raffreddamento delle lance.

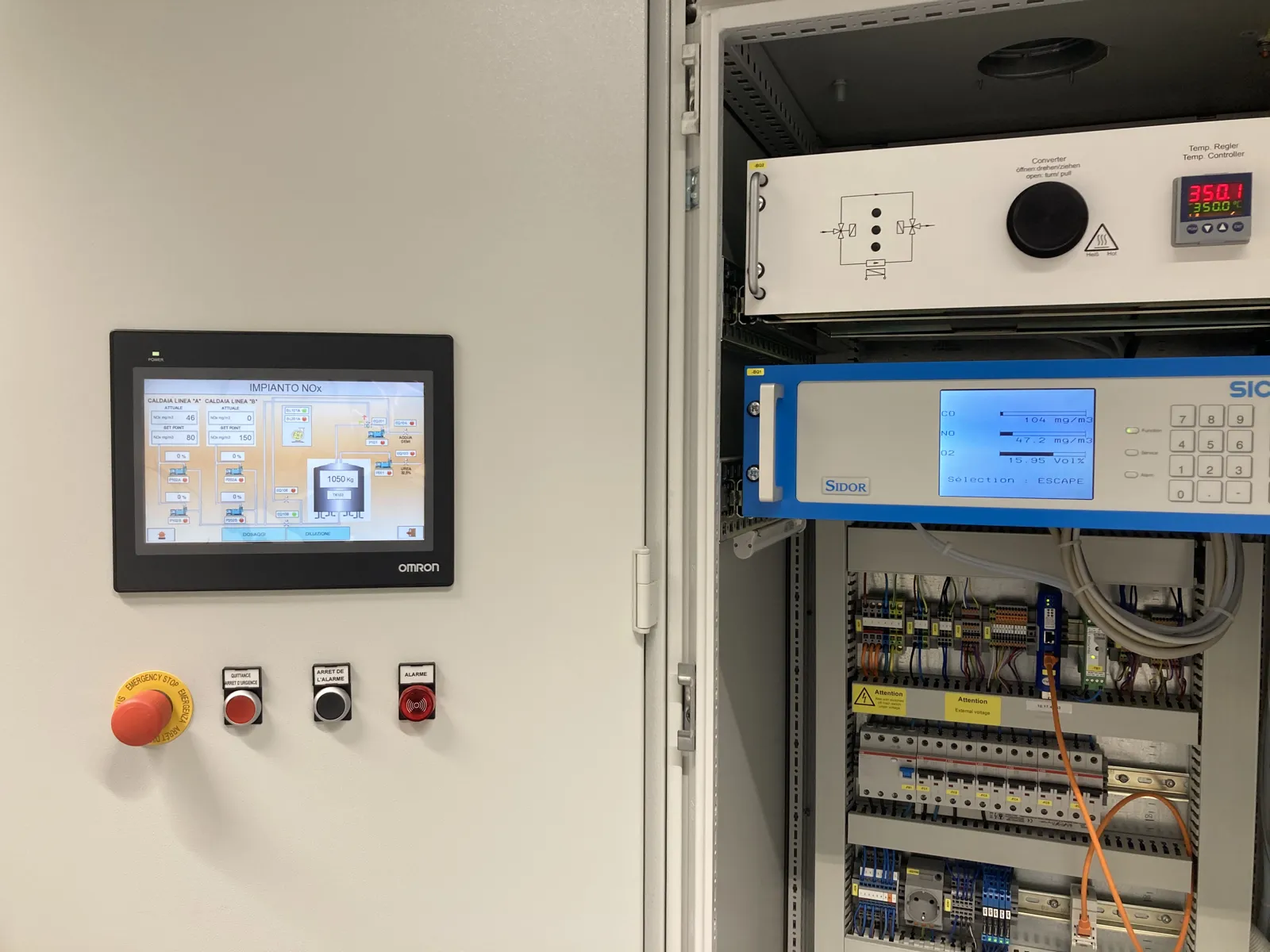

Quadro di controllo PLC dell’impianto SNCR con pannello operatore e analizzatore NOx del camino – Svizzera
Quadro di controllo con PLC e pannello operatore; a destra l’analizzatore NOx del camino.

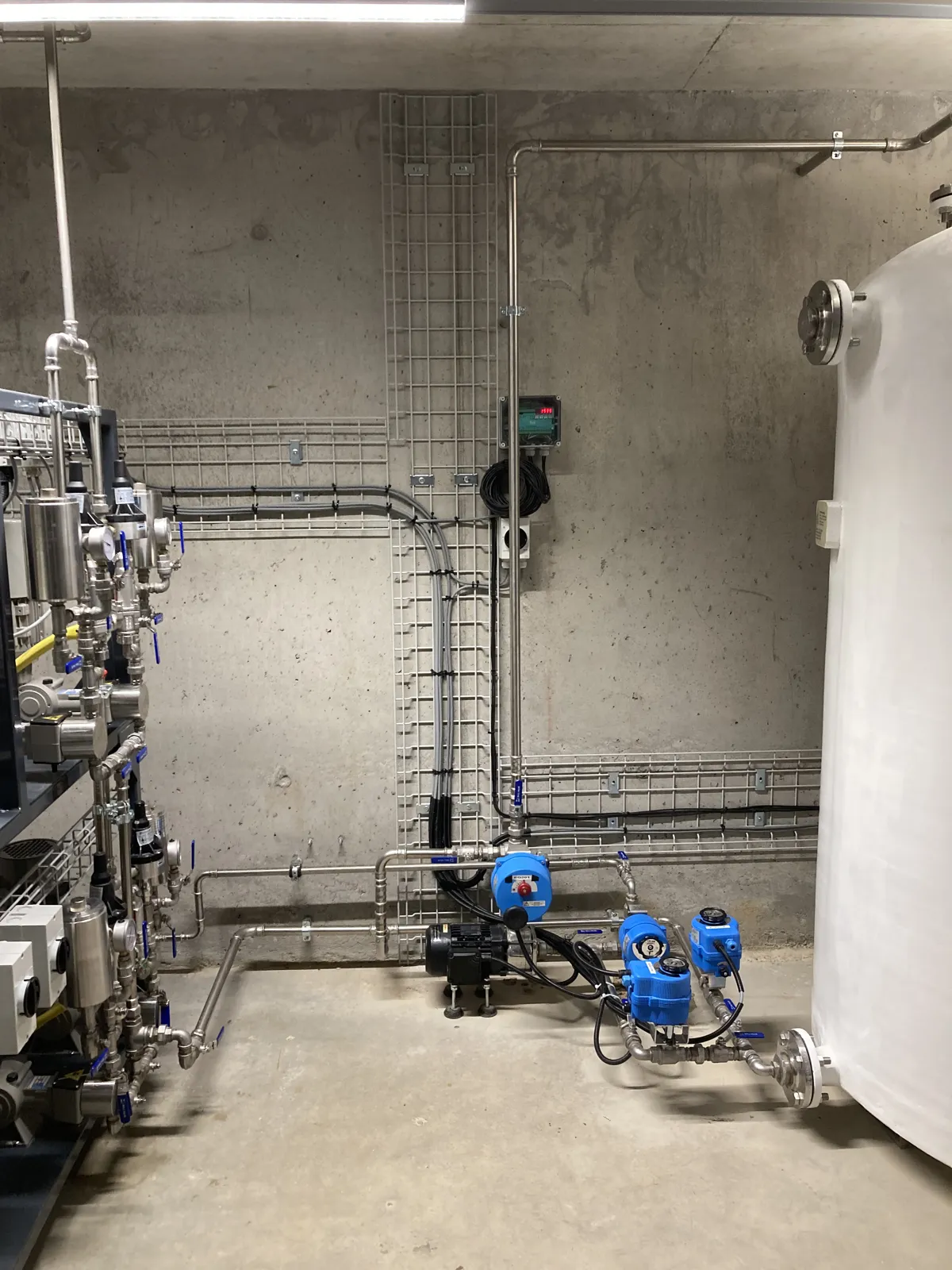

Locale tecnico dell’impianto SNCR con linee di dosaggio, pompe e serbatoio di miscelazione urea – centrale a biomassa, Svizzera
Locale tecnico: linee di dosaggio e, a destra, il serbatoio di miscelazione su celle di carico.

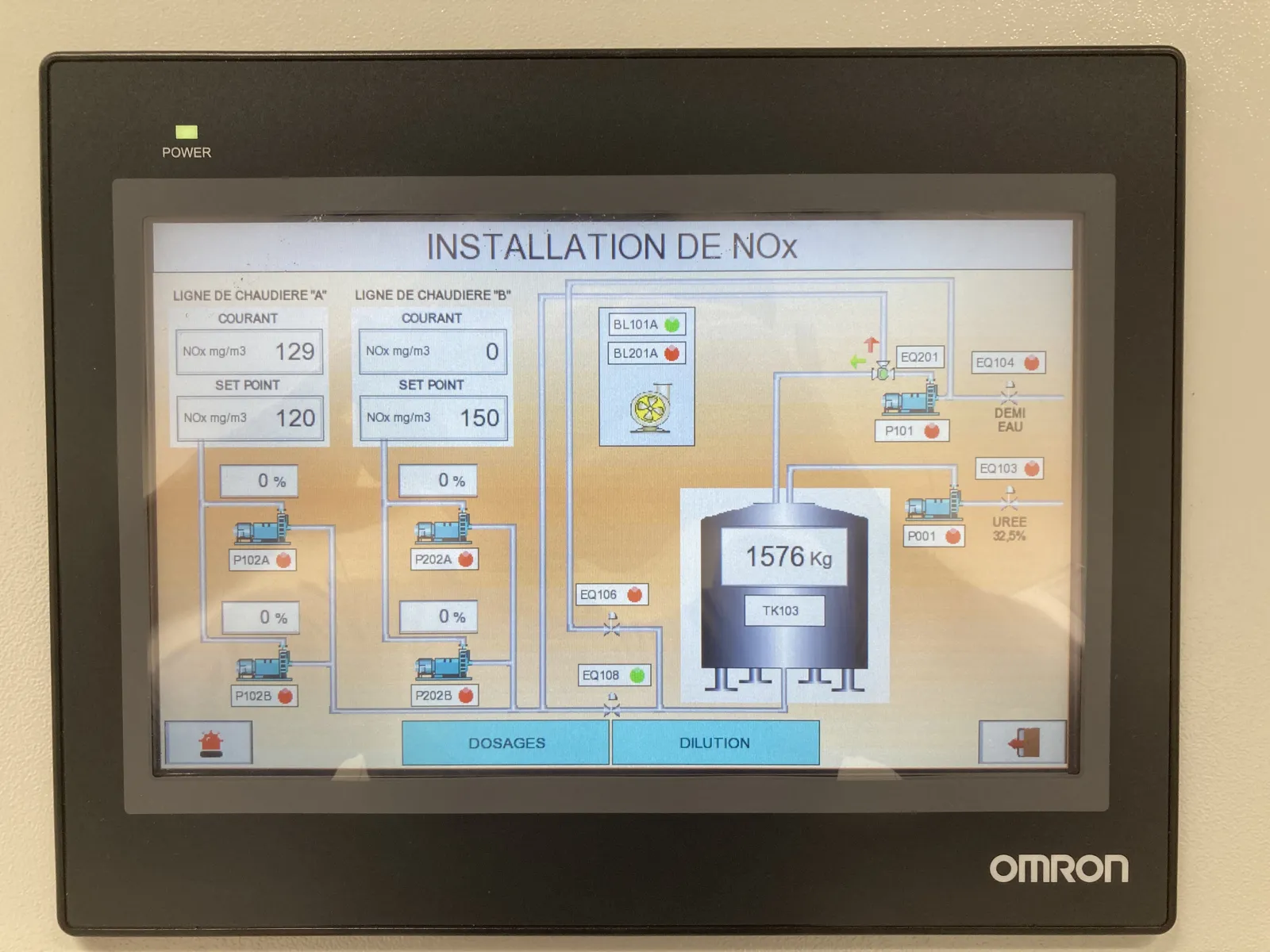

Pannello operatore del PLC con sinottico dell’impianto SNCR: valori NOx per caldaia, setpoint e serbatoio di miscelazione – Svizzera
Il sinottico sul pannello operatore: NOx misurati e setpoint per ciascuna caldaia, peso nel serbatoio di miscelazione.

Avete una caldaia a biomassa da adeguare ai limiti NOx?

Inviateci potenza, combustibile e valori di emissione attuali: valutiamo insieme la soluzione SNCR più adatta.
