Impianto SNCR su caldaia a biomassa da 2,5 MW – Francia

Sistema DeNOx SNCR chiavi in mano per una caldaia a biomassa di nuova installazione: due lance di iniezione, skid di dosaggio con quadro PLC, stoccaggio e preparazione della soluzione di urea. Limite NOx rispettato alla misura di collaudo.

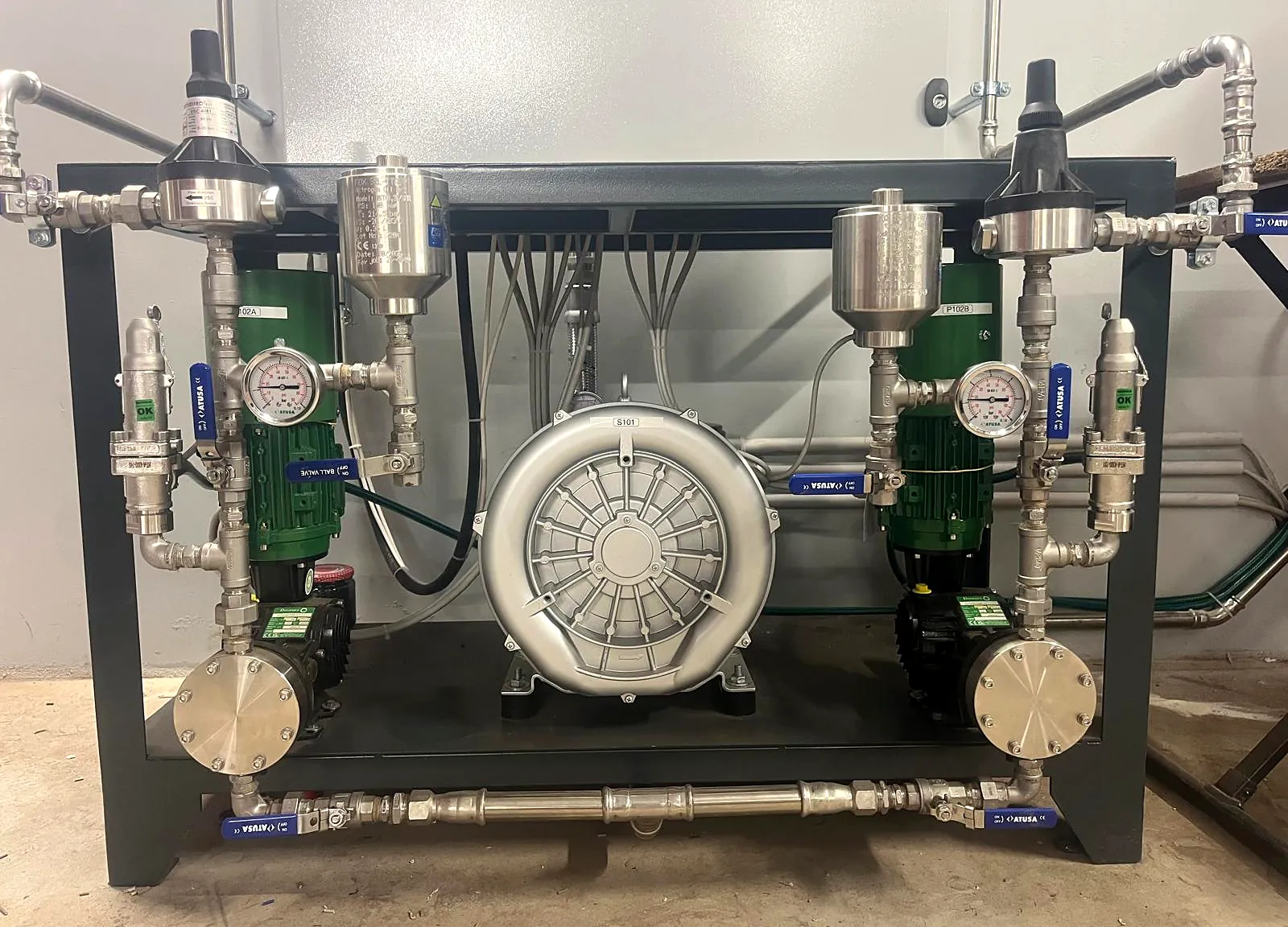

Skid di dosaggio SNCR Ecotherm con due pompe dosatrici e soffiante di raffreddamento lance – caldaia a biomassa da 2,5 MW, Francia
2,5 MWPotenza termica
< 300mg/Nm³ NOx al camino
2Lance di iniezione
Ott. 2026Messa in servizio

Il progetto

Ecotherm ha realizzato chiavi in mano un impianto DeNOx SNCR per una caldaia a biomassa da 2,5 MW installata in Francia. L’obiettivo era portare gli ossidi di azoto da 450–500 mg/Nm³ a meno di 300 mg/Nm³, riferiti al 6% di O₂: una riduzione del 33–40%, pienamente nel campo di lavoro della tecnologia SNCR, senza catalizzatore e senza interventi sulla linea fumi a valle della caldaia.

Abbiamo seguito fornitura, montaggio, collegamento alla caldaia e messa in servizio, con taratura del dosaggio e formazione del personale. Alla misura di collaudo, nell’ottobre 2026, le emissioni di NOx sono risultate entro il limite richiesto.

Come funziona l’impianto

Iniezione in caldaia

Due lance di atomizzazione iniettano la soluzione di urea nella zona di post-combustione, dove i fumi si trovano tra 850 e 950 °C, la finestra in cui la reazione con gli NOx è più efficace. Le lance sono raffreddate da una soffiante dedicata; ogni linea ha manometro e flussimetro per il controllo della portata.

Skid di dosaggio

Le pompe dosatrici con testata in acciaio inox sono comandate da inverter, con valvole di sicurezza e smorzatori di pulsazione sulla linea di mandata. Il quadro elettrico con PLC e pannello operatore è montato direttamente sullo skid, insieme alla soffiante di raffreddamento.

Stoccaggio e preparazione del reagente

Urea e acqua demineralizzata sono stoccate in contenitori IBC da 1.000 litri, con pompe di travaso e controllo di livello. Un’unità di miscelazione con agitatore e dosaggio automatico prepara la soluzione da iniettare.

Regolazione

Il dosaggio è automatico e si regola sulle emissioni misurate al camino.

Fornitura chiavi in mano

  • Stoccaggio urea e acqua demineralizzata: pompe di travaso, controllo di livello multisoglia, tubazioni di collegamento
  • Unità di miscelazione: dosaggio automatico, agitatore elettrico, struttura in acciaio inox
  • Skid di dosaggio: pompe dosatrici con inverter, valvole di sicurezza, smorzatori di pulsazione
  • Iniezione: 2 lance di atomizzazione, soffiante di raffreddamento, manometri e flussimetri
  • Quadro di controllo: PLC con pannello operatore, cablato a bordo skid
  • Tubazioni: linea urea in acciaio inox fino alle lance
  • Installazione e collegamento alla caldaia
  • Messa in servizio: taratura del dosaggio e formazione del personale

Foto dell’impianto

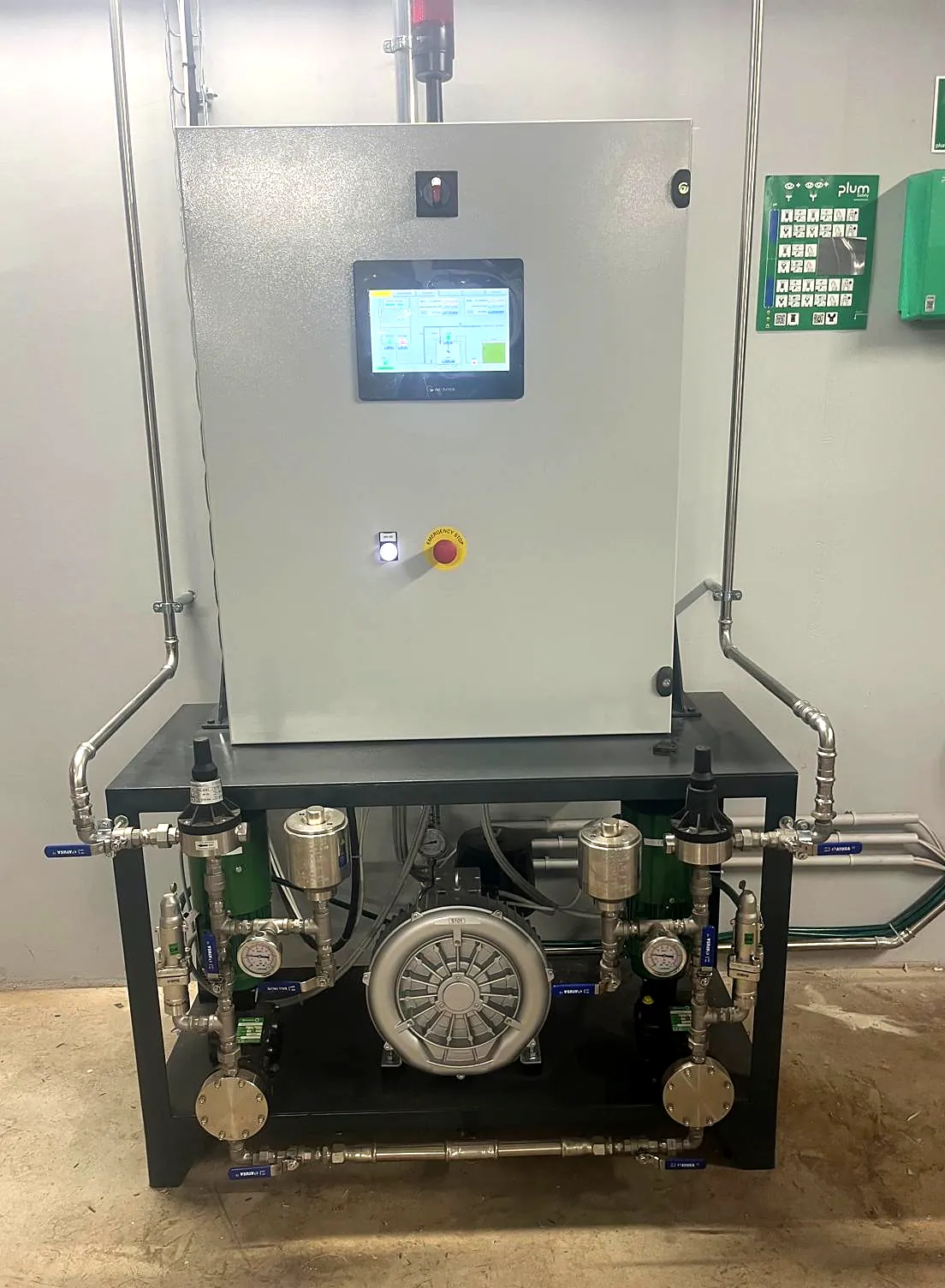

Skid di dosaggio SNCR con quadro elettrico PLC e pannello operatore – caldaia a biomassa, Francia
Skid di dosaggio con quadro PLC e pannello operatore.

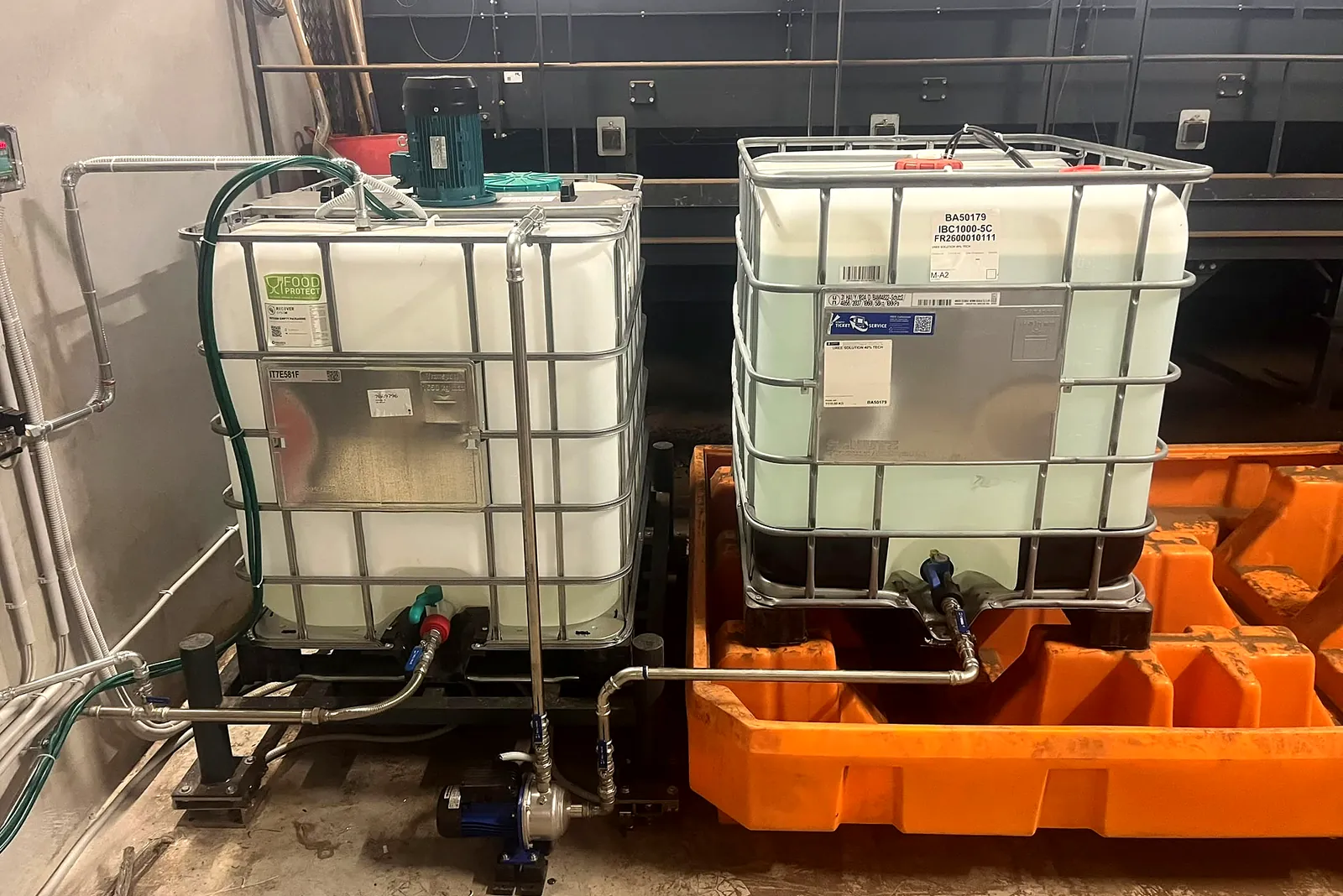

Stoccaggio della soluzione di urea in IBC con unità di miscelazione, agitatore e vasca di contenimento – impianto SNCR, Francia
Stoccaggio urea in IBC: a sinistra l’unità di miscelazione con agitatore, a destra il serbatoio su vasca di contenimento.

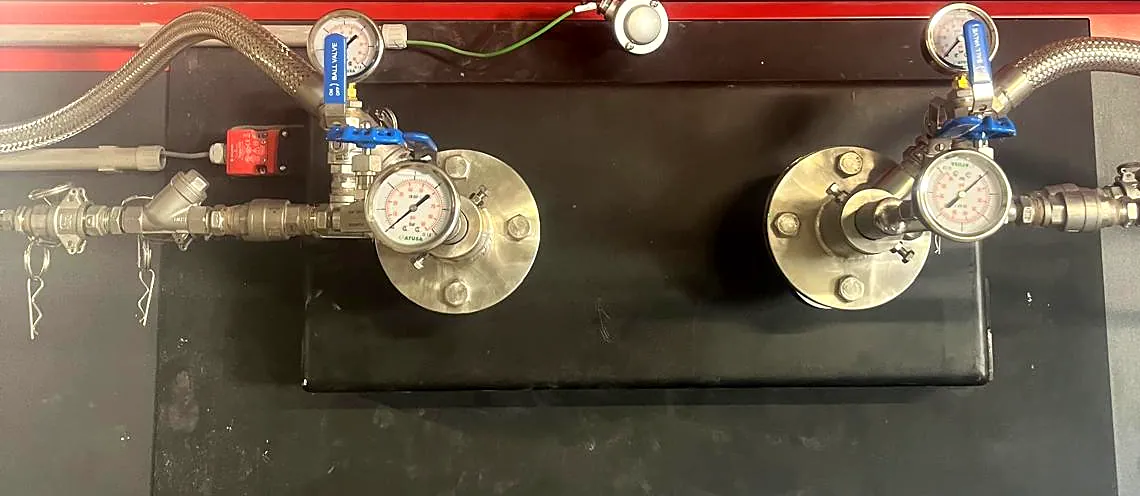

Due lance di iniezione urea SNCR installate sulla caldaia a biomassa da 2,5 MW, con manometri e linee di atomizzazione – Francia
Le due lance di iniezione in caldaia, con manometri sulle linee di urea e aria di atomizzazione.
