Impianto SNCR su caldaia a biomassa da 6,5 MW – Cosio Valtellino

Sistema DeNOx SNCR per una centrale a biomassa alimentata a cippato: urea diluita a peso con acqua demineralizzata, due lance di iniezione nel condotto tra camera di combustione e caldaia, dosaggio regolato sugli NOx misurati al camino.

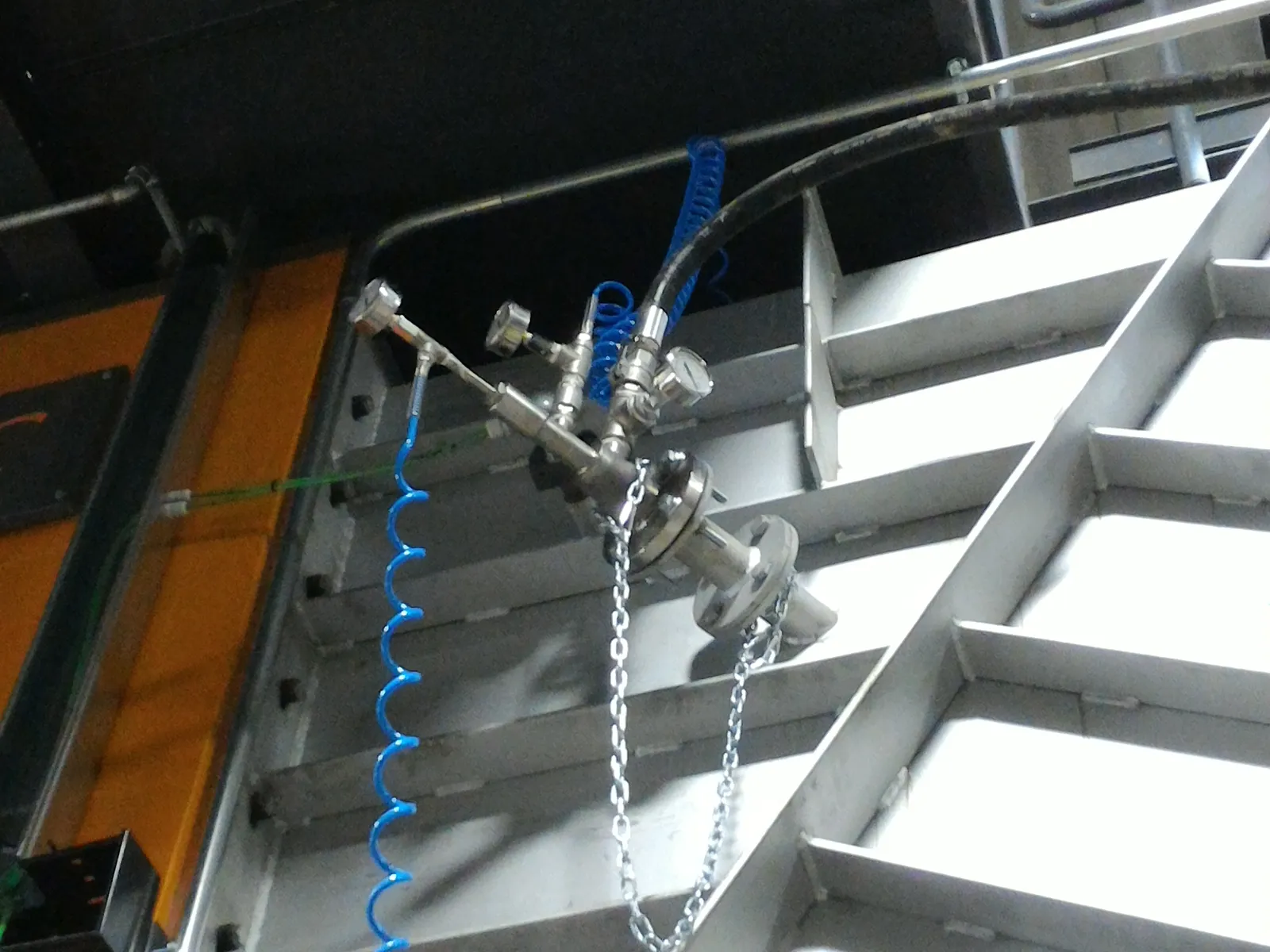

Lancia di iniezione SNCR installata sul condotto tra camera di combustione e caldaia, con linee di urea e aria – caldaia a biomassa da 6,5 MW, Cosio Valtellino
6,5 MWPotenza termica
150 mg/Nm³Limite NOx rispettato
2 + 2Lance e posizioni di riserva
2015–16Messa in servizio

Il progetto

Ecotherm ha realizzato l’impianto DeNOx SNCR di una centrale a biomassa a Cosio Valtellino, in provincia di Sondrio, con caldaia da 6,5 MW alimentata a cippato di legno. Il limite da rispettare era di 150 mg/Nm³ di NOx, riferiti all’11% di O₂, partendo da valori stimati intorno a 300 mg/Nm³: una riduzione di circa il 50%, con ammoniaca residua (slip) sotto i 5 mg/Nm³.

L’impianto è stato costruito insieme alla centrale nel 2015 e messo in servizio all’inizio del 2016. All’avviamento sono stati rispettati sia il limite sugli NOx sia quello sull’ammoniaca residua.

Come funziona l’impianto

Stoccaggio su due livelli

Il serbatoio dell’urea al 32,5% si trova al piano terra. La soluzione scende per gravità nel serbatoio di miscelazione al piano interrato, senza pompe di travaso, e la quantità caricata è controllata a peso.

Diluizione a peso

Nel locale interrato due serbatoi su celle di carico contengono l’acqua demineralizzata e la soluzione pronta. Il PLC dosa urea e acqua a peso e prepara una soluzione molto diluita, che si distribuisce meglio nei fumi e riduce il rischio di sovradosaggio.

Iniezione nel condotto

Due lance di atomizzazione iniettano la soluzione nel condotto che collega la camera di combustione alla caldaia, dove i fumi si trovano nella finestra di temperatura utile alla reazione. Sul condotto sono predisposte altre due posizioni, con tubi guida e flange cieche, per eventuali lance aggiuntive.

Dosaggio e regolazione

Due pompe dosatrici, una di riserva, iniettano la portata calcolata dal PLC sul segnale dell’analizzatore NOx al camino. Soffianti dedicate raffreddano le lance e le proteggono anche quando il dosaggio è fermo.

Approfondimento

Come funziona la riduzione non catalitica e quando conviene rispetto all’SCR è spiegato nella nostra guida SNCR e SCR.

Fornitura

  • Stoccaggio urea: serbatoio in vetroresina coibentato con controllo di livello e allarmi
  • Preparazione della soluzione: serbatoi per acqua demineralizzata e soluzione diluita su celle di carico, valvole pneumatiche, pompe di trasferimento e ricircolo
  • Dosaggio: due pompe dosatrici, una di riserva, con valvole di sicurezza e smorzatori di pulsazione
  • Iniezione: 2 lance di atomizzazione con manometri e flussimetri, 2 posizioni di riserva predisposte
  • Raffreddamento lance: soffianti dedicate
  • Quadro di controllo: PLC con pannello operatore, regolazione sul segnale NOx al camino
  • Montaggio, avviamento e formazione del personale: con documentazione in italiano e inglese

Foto dell’impianto

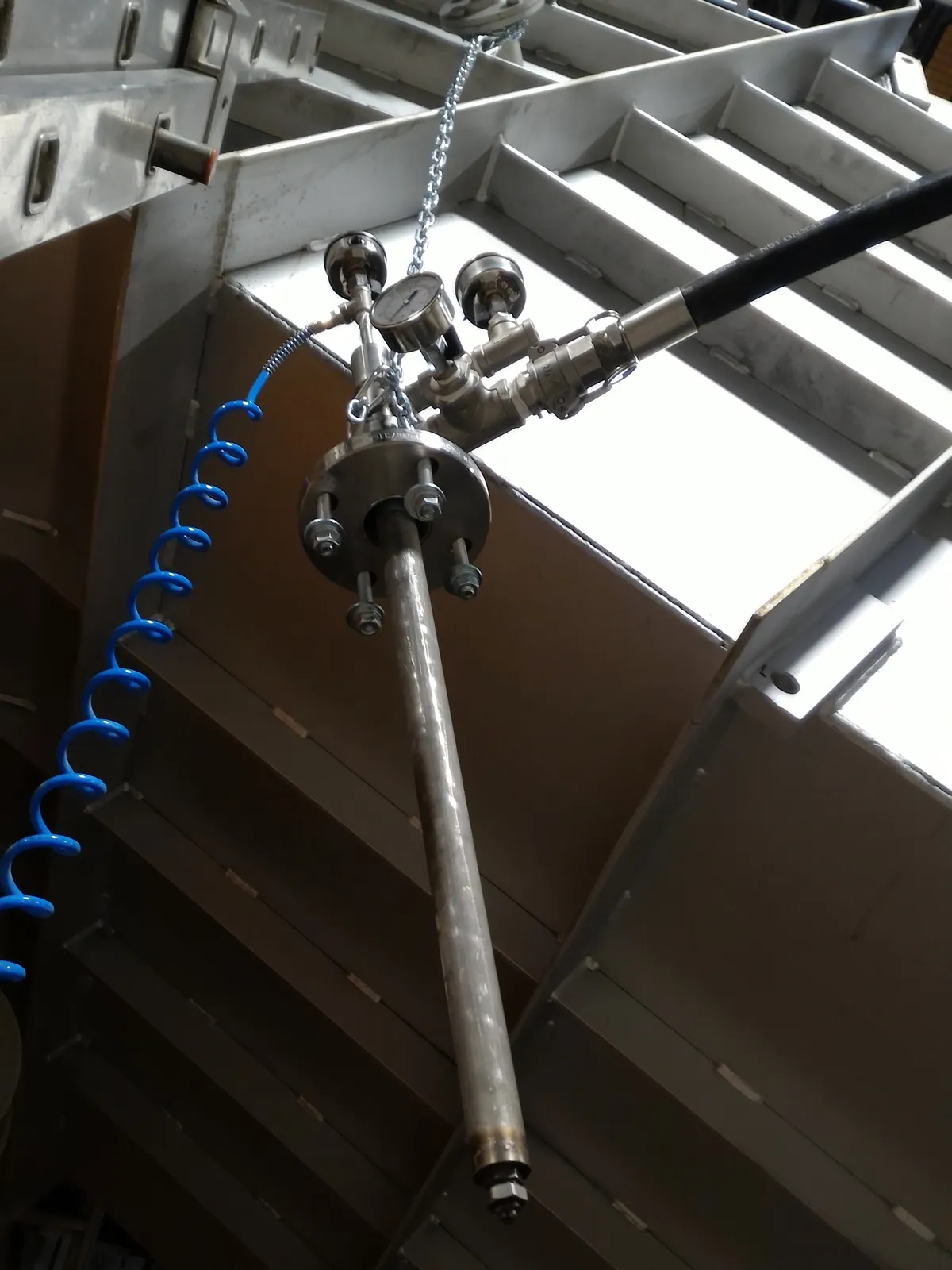

Lancia di iniezione SNCR sopra il condotto della caldaia, pronta per l’inserimento nel tubo guida – Cosio Valtellino
Lancia pronta per l’inserimento nel tubo guida, con le linee di urea e aria.

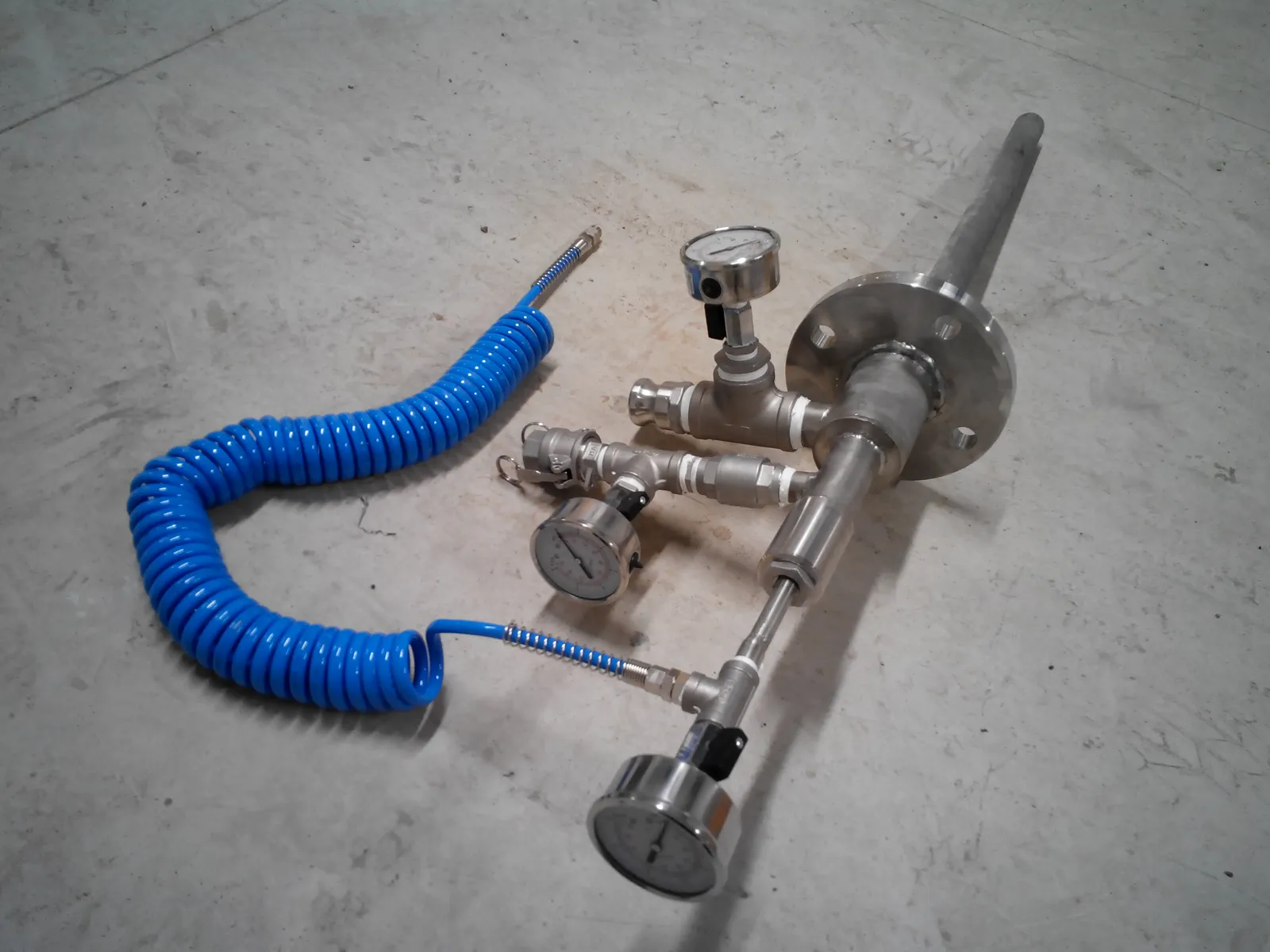

Lancia di atomizzazione SNCR assemblata con flangia, manometri e raccordi per urea e aria, prima del montaggio
La lancia assemblata in cantiere, prima del montaggio sulla caldaia.

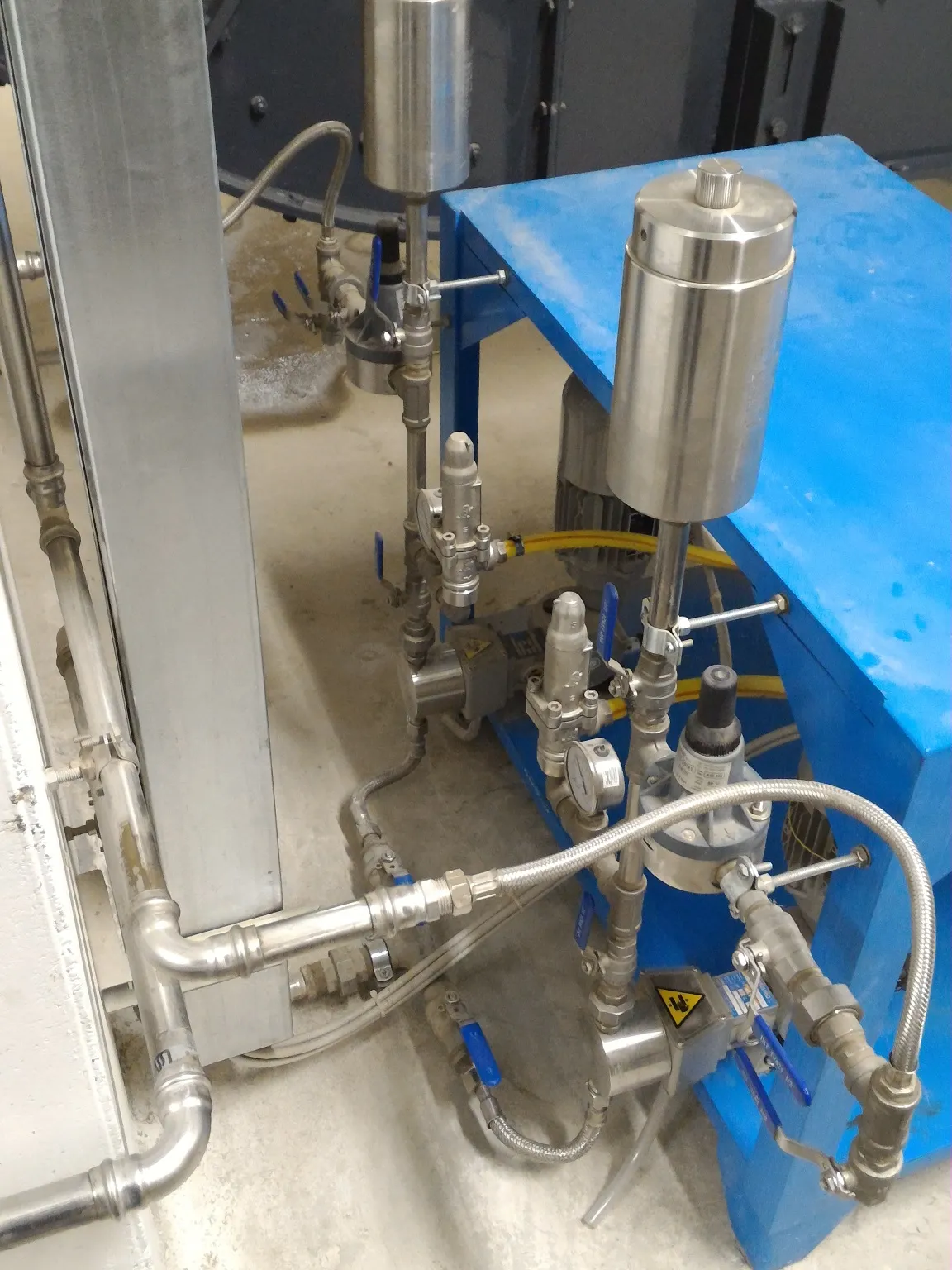

Pompe dosatrici dell’impianto SNCR con valvole di sicurezza e smorzatori di pulsazione – Cosio Valtellino
Pompe dosatrici, una in servizio e una di riserva.

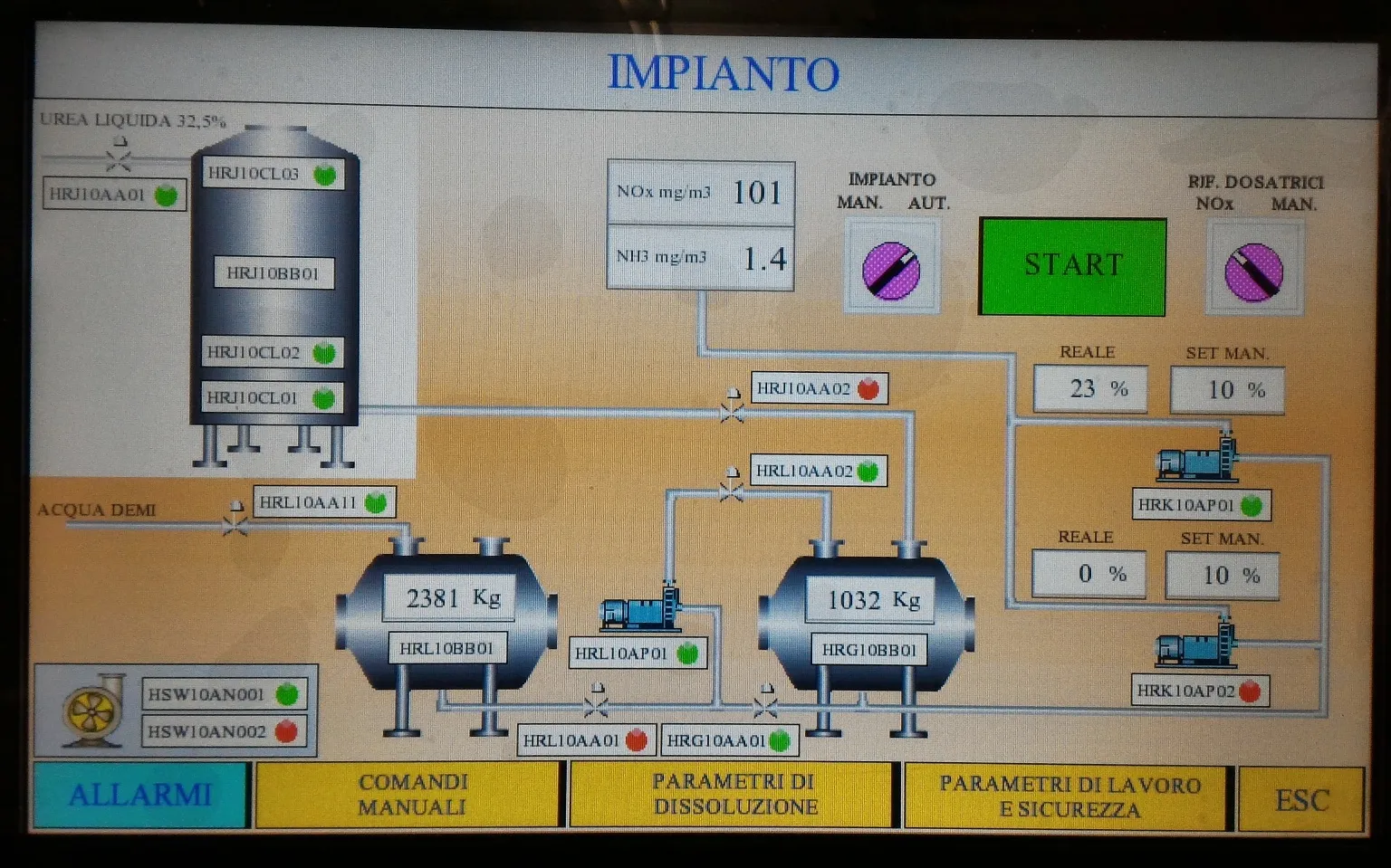

Pannello operatore del PLC con sinottico dell’impianto SNCR: serbatoi, pesi, NOx e ammoniaca al camino
Il sinottico sul pannello operatore: serbatoi con i pesi, NOx e ammoniaca misurati al camino.

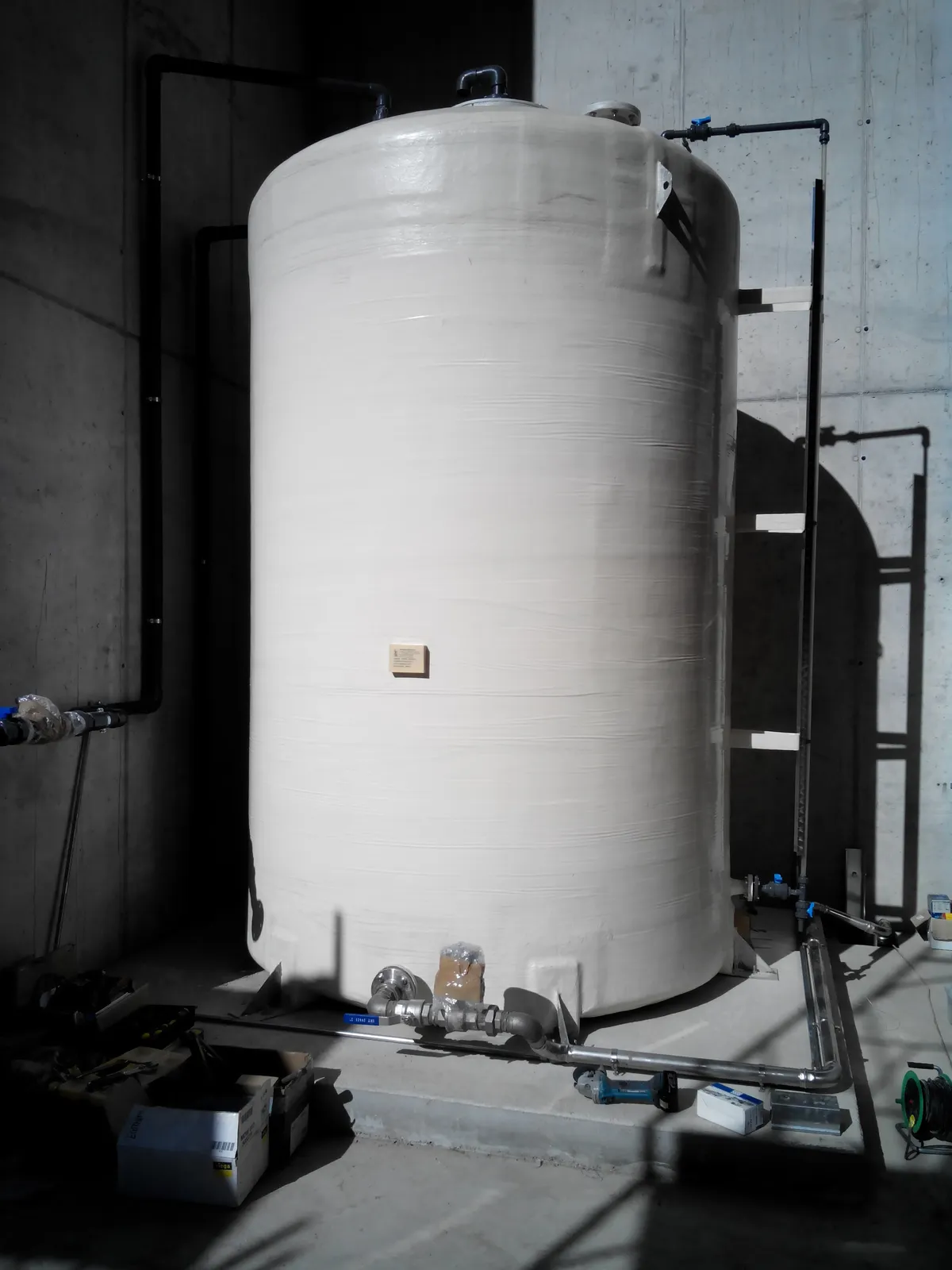

Serbatoio in vetroresina per lo stoccaggio dell’urea al 32,5% – impianto SNCR, Cosio Valtellino
Serbatoio di stoccaggio dell’urea al piano terra.

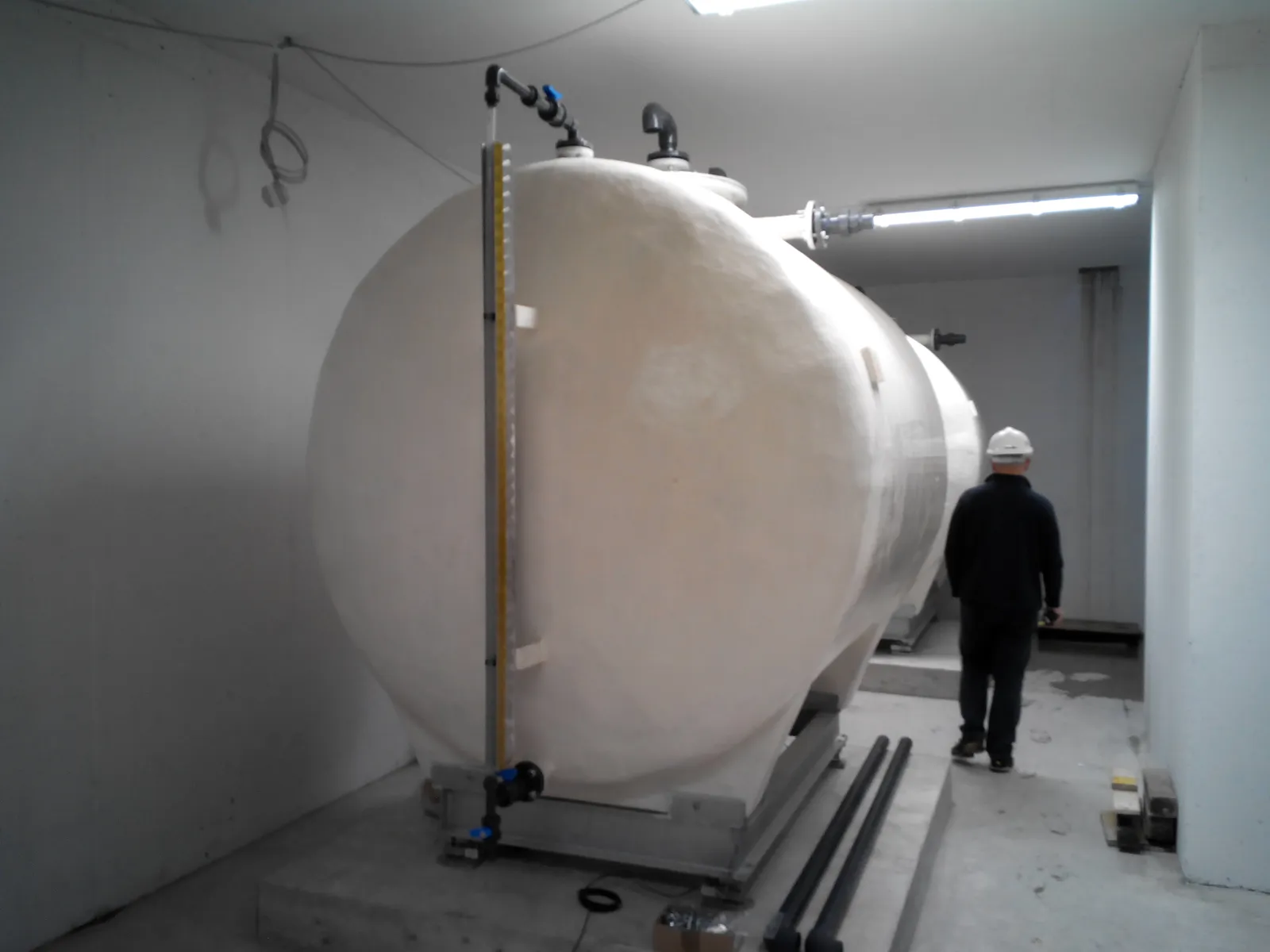

Serbatoi di acqua demineralizzata e soluzione di urea su celle di carico nel locale interrato – impianto SNCR, Cosio Valtellino
Locale interrato: i serbatoi su celle di carico per la diluizione a peso.
